(Fragmento obtenido de la Universidad de Los Andes,
Venezuela)
Uniformidad. Muchos
datos estructurados de forma similar.
Orientación a
Registros. Datos básicos organizados en registros de longitud fija.
Datos pequeños. Registros
cortos, de 80 bytes o menos.
Campos atómicos. Cortos,
indivisibles y de longitud fija.
Transacciones cortas.
Tiempo de ejecución medido en fracciones de segundos / sin interacción del usuario.
Esquemas Conceptuales
Estáticos. El esquema de la BD se cambia con muy poca frecuencia.
Procesamiento por Lotes.
Poca interacción con el usuario.
Aplicaciones Casi Inexistentes.
O a muy bajo nivel, embebidas e implementadas en el SGBD.
Con el tiempo, debido a la mayor capacidad de cómputo de los
procesadores, mayor cantidad de memoria principal y secundaria y a la reducción
generalizada de los costos del hardware fue posible desarrollar nuevos tipos de
aplicaciones.
- Diseño Asistido por Computador (CAD)
- Ingeniería de Software Asistida por Computador (CASE)
- Bases de datos de Multimedios
- Sistemas de Información de Oficina
- Sistemas de Información / Aplicaciones Empresariales
- Sistemas Expertos de Bases de Datos (el cielo es el límite)
Nuevos tipos de aplicaciones, más capacidad de cómputo, más
memoria principal y secundaria, implica que se producen cambios en la forma en que
se ven y usan los SGBD.
Nuevas necesidades
Nuevas capas de aplicación
- Reglas más complejas asociadas mucho más a nivel de aplicación (general) que a nivel de tuplas.
- Mayor interacción (y más compleja) entre el usuario y la aplicación.
- Transacciones de larga duración (en parte por el punto anterior).
Información más
compleja à Objetos
Comportamiento asociado
a la información à Objetos
Reducir la impedancia
entre las nuevas capas de aplicación (Objetos) y el almacenamiento persistente
de los datos (Relacional).
Un Sistema de Gestión de Base de Datos Orientado a Objetos
(SGBDOO) es un SGBD que integra de forma transparente características de las bases de datos (almacenamiento y acceso a la
información, entre otros) con características
de los lenguajes de programación de aplicación orientados a objetos.
Es decir, el SGBDOO
se puede ver como una extensión que le
da características de persistencia a algunos objetos de un lenguaje orientado
a objetos, o como una extensión que
añade características orientación a objetos a un Sistema de Gestión de
Bases de Datos.
Nuestro trabajo es diseñar e implementar el modelo de datos
OO
Reducir la impedancia entre las nuevas capas de aplicación (Objetos) y el almacenamiento
persistente de los datos (Relacional).
Ejemplo 1. Impedancia
o acoplamiento
Class.formName("com.mysql.jdbc.Driver");
Connection connection = DriverManager.getConnection("jdbc:mysql://localhost:3306/persona", "root", "");
Statement statement = connection.createStatement();
Persona p = new Persona();
p.setCedula("13556901");
p.setNombre("Pedro Perez");
/* Aquí hay que transformar los datos
* de un objeto a una sentencia
DML
* en SQL. En este caso es
simple,
* pero se puede volver repetitivo
y
* propenso a errores
*/
String sql = "INSERT INTO t_persona VALUES(" + getNextId(connection)
+ ",
'" + p.getCedula() + "', '" + p.getNombre()
+ "')";
System.err.println(sql);
statement.execute(sql);
connection.close();
Ejemplo 2. Impedancia
o acoplamiento
Class.formName("com.mysql.jdbc.Driver");
Connection connection = DriverManager.getConnection("jdbc:mysql://localhost:3306/persona", "root", "");
Statement statement = connection.createStatement();
ResultSet rs = statement.executeQuery("SELECT * FROM t_persona WHERE
cedula='13556901'");
Persona p = null;
/* Nuevamente es necesario transformar
* los datos resultantes de
la consulta
* a variables u objetos
*/
if (rs.next()){
p = new Persona(rs.getString("cedula"), rs.getString("nombre"));
p.setId(rs.getInt("id"));
}
else{
System.err.println("Persona
no encontrada");
}
System.err.println(p.getId() + ";" + p.getCedula()
+ ";" +
p.getNombre());
connection.close();
Ejemplo 3. Orientado
a objetos / Mínimo acoplamiento
Session session = CledaConnector.getInstance().getSession();
session.beginTransaction();
Persona p = new Persona();
p.setCedula("13556901");
p.setNombre("Pedro Peréz");
// ¿Qué pasó aquí? ¡No puede ser tan facil!
session.saveOrUpdate(p);
session.getTransaction().commit();
session.close();
La instancia p de tipo persona es persistido automáticamente.
Ejemplo 4. Orientado
a Objetos / Mínimo acoplamiento
Session session = CledaConnector.getInstance().getSession();
session.beginTransaction();
Query q = session.createQuery("FROM Persona WHERE cedula=:cedula");
q.setString("cedula", "13556901");
/* La consulta aquí retorna
* un objeto directamente
* (Al contrario que SQL)
*/
Persona p = (Persona) q.uniqueResult();
System.err.println(p.getId() + ";" + p.getCedula()
+ ";" +
p.getNombre());
session.getTransaction().commit();
session.close();
El lenguaje de consulta es “parecido” a SQL, usa principios
similares, pero es orientado a objetos (en este caso es HQL).
Esto lo voy a
mencionar más por razones históricas que prácticas.
El reléase 1.1 del estándar del ODMG (Object Database Management Group) es un esfuerzo por estandarizar
los conceptos fundamentales de los SGBDOO.
El estándar fue desarrollado entre los años 1993 y 1994 por
representantes de un amplio conjunto de empresas relacionadas al desarrollo de
software y sistemas orientados a objetos.
El estándar define:
Que incluye y define conceptos de:
- Interfaces, tipos, implementaciones e instancias (objetos).
- Atributos / métodos (Comportamiento)

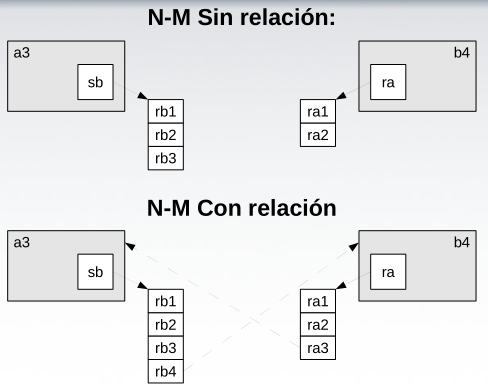

- Representación de Vínculos entre Tipos (Colecciones / Referencias)
- Herencia (Jerarquías de Tipos y Clases / Especialización / Generalización / Supertipos / Subtipos)
- Extensiones de Tipos (Listas de objetos de cierto tipo)
- Claves de Tipos
- Identidad de los Objetos (OID)
- Polimorfismo
- Encapsulamiento
- Excepciones
- Estructura de complejidad arbitraria (vs información dispersa a lo largo de varias relaciones)
- Persistencia (Objetos que “existe de forma permanente”)
- Soporta transacciones
Los tipos atómicos no están compuestos de otros objetos,
mientras que los estructurados pueden estar compuestos de otros objetos.
El ODL (Object Definition
Language) es un lenguaje usado
para definir las interfaces de tipos de objetos. Tiene las siguientes características:
- Debe soportar todos la semántica del modelo de objetos de la ODMG.
- No es un lenguaje de programación completo, sólo un lenguaje de especificación de interfaces (y atributos).
- Debe ser independiente de cualquier lenguaje de programación (independiente de C/C++, Java u otro).
- Debe ser compatible con IDL (Interface Definition Language).
- Debe ser simple y práctico, brindar valor a los desarrolladores de aplicaciones.
Un ejemplo de ODL sería
interface Course
( extent courses
keys name, number)
{
attribute String name;
attribute String number;
relationship List<Section>
has_sections
inverse Section::is_section_of
{order_by Section::number};
relationship Set<Course>
has_prerequisites
inverse Course::is_prerequisite_for;
relationship Set<Course>
is_prerequisite_for
inverse Course::has_prerequisites;
Boolean offer (in Unsigned Short semester)
raises (alredy_offered);
Boolean drop (in Unsigned Short semester)
raises (not_offered);
};
interface Student
( extent students
keys name, student_id)
{
attribute String name;
attribute String student_id;
attribute Struct Address{String college,
String room_number}
dorm_address;
relationship Set<Section> takes
inverse Section::is_taken_by;
Boolean register_for_course (in Unsigned
Short course, in Unsigned Short Section)
raises (unsatisfied_prerequisites,
section_full, course_full);
void drop_course (in Unsigned Short Course)
raises
(not_registered_for_that_course);
void assign_major (in Unsigned Short
Department);
Shot transfer (in Unsigned Short
old_section, in Unsigned Short new_section)
raises (section_full,
not_registered_in_section);
};
interface Section(
extent sections
key(is_section_of, number)
)
{
attribute String number;
relationship Professor is_taught_by inverse
Professor::teaches;
relationship TA has_TA inverse TA::assists;
relationship Course is_section_of inverse
Course::has_sections;
relationship Set<Student> is_taken_by
inverse Student::takes;
};
interface Professor:
Employee
( extent professors)
{
attribute Enum Rank{full, associate,
assistant} rank;
relationship Set<Section> teaches
inverse Section::is_taught_by;
Short grant_tenure () raises
(ineligible_for_tenure);
}
OQL (Object Query Language) es un lenguaje de consulta orientado a objetos simple y completo con las siguientes características:
- Es orientado a objetos
- Declarativo / Abstracto (no es completo desde el punto de vista computacional)
- Su sintaxis es similar a SQL (que es uno de los lenguajes de consulta más usados en la industria)
- Acceso declarativo a objetos (propiedades y métodos)
- Semántica formal bien definida
- Basado en el modelo de objetos de la ODMG
- No incluye operaciones de actualización (sólo de consulta)
Algunos ejemplos
select distinct
x.edad from x in Personas where x.nombre="Pedro"
select distinct
struct(e : x.edad, s : x.sexo)
from x in Personas where
x.nombre="Pedro"
select distinct
struct(nombre : x.nombre, conjunto_subordinados :
(select y
from y in x.subordinados
where y.salario >100000)
)
from x in Empleados
select struct(e :
x.edad, s : x.sexo)
form x
in (select y
from y in Empleados
where y.antiguedad = 10)
where x.nombre="Pedro"
Criteria Query
En un query de tipo criteria, la condición se construye
encandenando una serie de “átomos” generados por un conjunto de métodos
predefinidos.
-- Ejemplo 1
ODB odb = ODBFactory.open(ODB_NAME);
IQuery query = new CriteriaQuery(Sport.class, Where.equal("name", "volley-ball"));
Sport volleyball = (Sport) odb.getObjects(query).getFirst();
query = new CriteriaQuery(Player.class, Where.equal("favoriteSport", volleyBall));
Objects<Player> players = odb.getObjects(query);
int i = 1;
while (players.hasNext()){
System.out.println((i++) + "\t
" + players.next());
}
-- Ejemplo 2
odb.close();
ODB odb = ODBFactory.open(ODB_NAME);
IQuery query = new CriteriaQuery(Player.class, Where.or().add(Where.equal("favoriteSport.name", "volley-ball")).add(Where.like("favoriteSport.name", "%nnis")));
Objects<Player> players = odb.getObjects(query);
int i = 1;
while (players.hasNext()){
System.out.println((i++) + "\t:" + players.next());
}
odb.close();
-- Ejemplo 3
ODB odb = ODBFactory.open(ODB_NAME);
IQuery query = new CriteriaQuery(Player.class, Where.or().add(Where.equal("favoriteSport.name", "volley-ball")).add(Where.like("favoriteSport.name", "%nnis")));
Objects<Player> players = odb.getObjects(query);
int i = 1;
while (players.hasNext()){
System.out.println((i++) + "\t:
" + players.next());
}
odb.close();
Consultas nativas
-- Ejemplo 1
ODB odb = ODBFactory.open(ODB_NAME);
IQuery query = new SimpleNativeQuery(){
public boolean match(Player
player){
// Se incluye
el objeto si retorna true
return
player.getFavoriteSport().getName().toLowerCase().startWith("volley");
}
};
Objects<Player> players = odb.getObjects(query);
int i = 1;
while (players.hasNext()){
System.out.println((i++) + "\t:
" + players.next());
}
odb.close();
La idea es que el acceso al SGBDOO sea una “extensión” del
lenguaje nativo en el que se va a utilizar.
Alternativas a los SGBDOO
Mapeo Objeto – Relacional / ORM
Tiene una transformación automática (componente de
persistencia).
La correspondencia (mapa) entre las relaciones y los objetos
se describe utilizando:
- XML
- XDoclet
- Anotaciones (Dependiente del Lenguaje)
- Otros
Hay un componente que en base a la descripción de
correspondencia genera de forma automática todos los SQL necesarios para
consultar y actualizar la base de datos.
El cliente utiliza / consulta / actualiza los objetos
persistentes y el ORM se encarga de sincronizar el estado con la Base de Datos.
Desde el punto de vista del cliente es como si usara un
SGBDOO.
Hibernate permite configurar en un archivo .properties la base de datos a la que se
desea conectar. Nuevas versiones hacen esto en XML.
Actualmente, además de XML Hibernate permite usar Java
Annotations para definir la correspondencia Objeto-Relacional.
Vista general de
Hibernate
Arquitectura “full
cream” de Hibernate
Trasformación manual
(Data Transfer Objects (DAO) / Otros)
Se encapsulan las operaciones de acceso a la base de datos
implementando un objeto especial (DAO).
La clase DAO implementa métodos para hacer CRUD (Create Read Update Delete) básico.
Adicionalmente, la interfaz DAO implementa métodos para
consultas (Ej: findByXXX(…) / listByXXX(…))
Se implementa un TO (Tranfer
Object) que contiene la información a almacenar y sirve para interactuar
con el DAO.
Se implementa una clase Factory que retorna el DAO adecuado
según el tipo de Base de Datos a la que se desea acceder.
En este esquema, DataAccessObject
es el responsable de realizar las consultas y las operaciones DML necesarias
para mantener el estado de la BD sincronizado con el del objeto, y TransferObject es el objeto que
contiene los datos que vienen de (o van a) la Base de Datos.
Este es un caso concreto del patrón de la lámina anterior
(para un objeto “Cliente” (Customer) y para “Cloudscape” como Base de Datos
(Data Source / Fuente de Datos).
En este nuevo ejemplo, DAOFactory
sirve de fábrica para crear los DAOs requeridos según el Modelo a persistir y
la fuente de datos específica que se necesite.
La segunda línea de clases son implementaciones concretas de
la Fábrica dependiendo de la fuente de datos seleccionada.
La tercera fila de clases son las implementaciones concretas
del DAO dependiendo de la fábrica usada seleccionada.
Y por último, CustomerDAO
es la interfaz que define las operaciones que se pueden hacer sobre el DAO
cliente (Customer).
0 comentarios:
Publicar un comentario
